Mobilne stanowisko testowe POWER POD – wysoka moc w układzie, który można przestawić
Problem Klienta przed realizacją
Testy odbiorcze (commissioning) układów POWER POD wymagają zasilania rzędu kilkuset kilowatów i wydzielonej strefy pod napięciem. Klient dysponował wyłącznie infrastrukturą stacjonarną – sztywne trasy kablowe w korytkach i stałe wygrodzenia oznaczały, że każda zmiana konfiguracji pola testowego wymagała przebudowy instalacji. Ograniczało to przepustowość testów i utrudniało utrzymanie jednolitego, nadzorowanego poziomu ochrony przeciwporażeniowej przy zmiennym układzie stanowisk.
Rozwiązanie Farem Poland

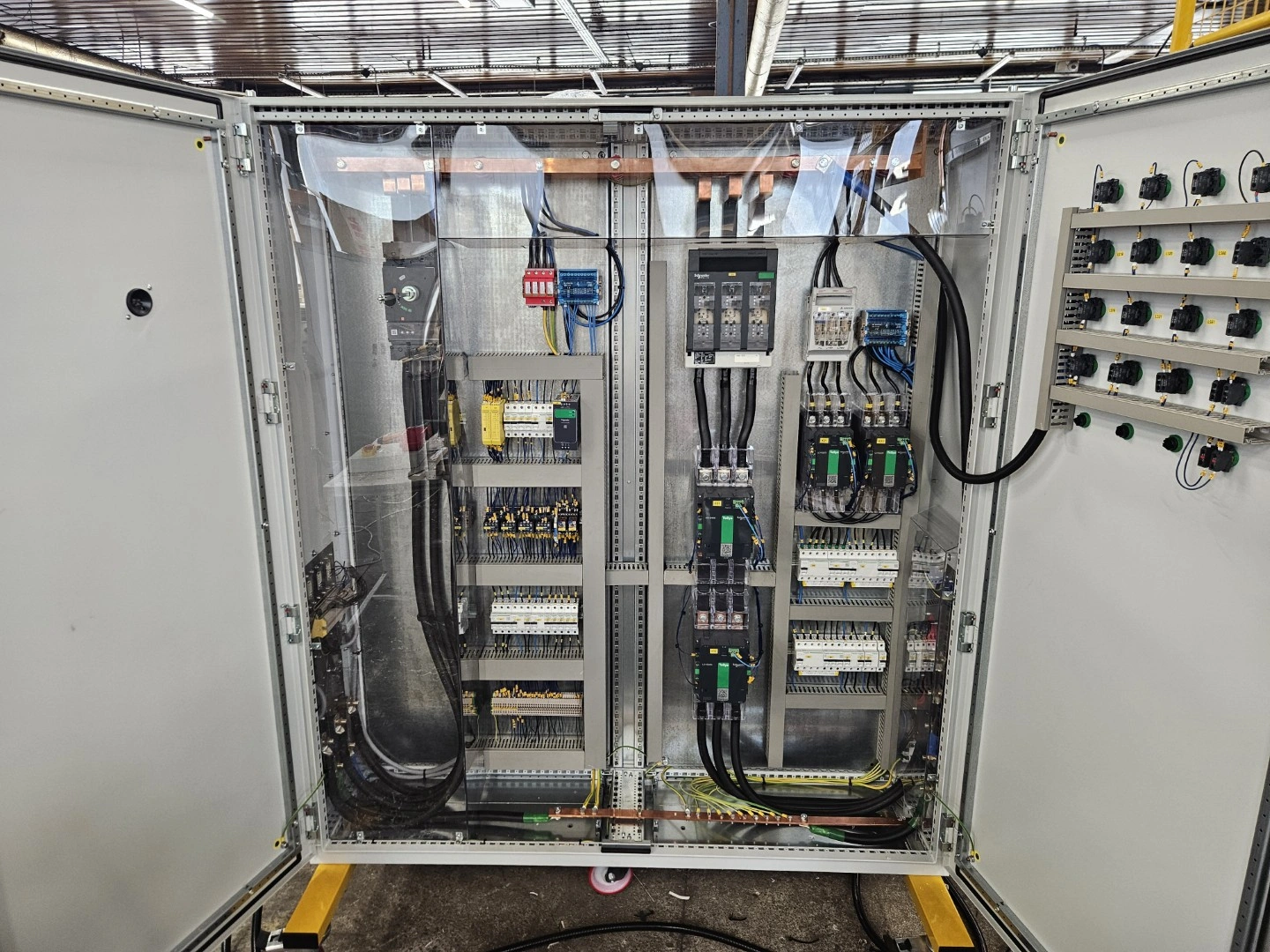

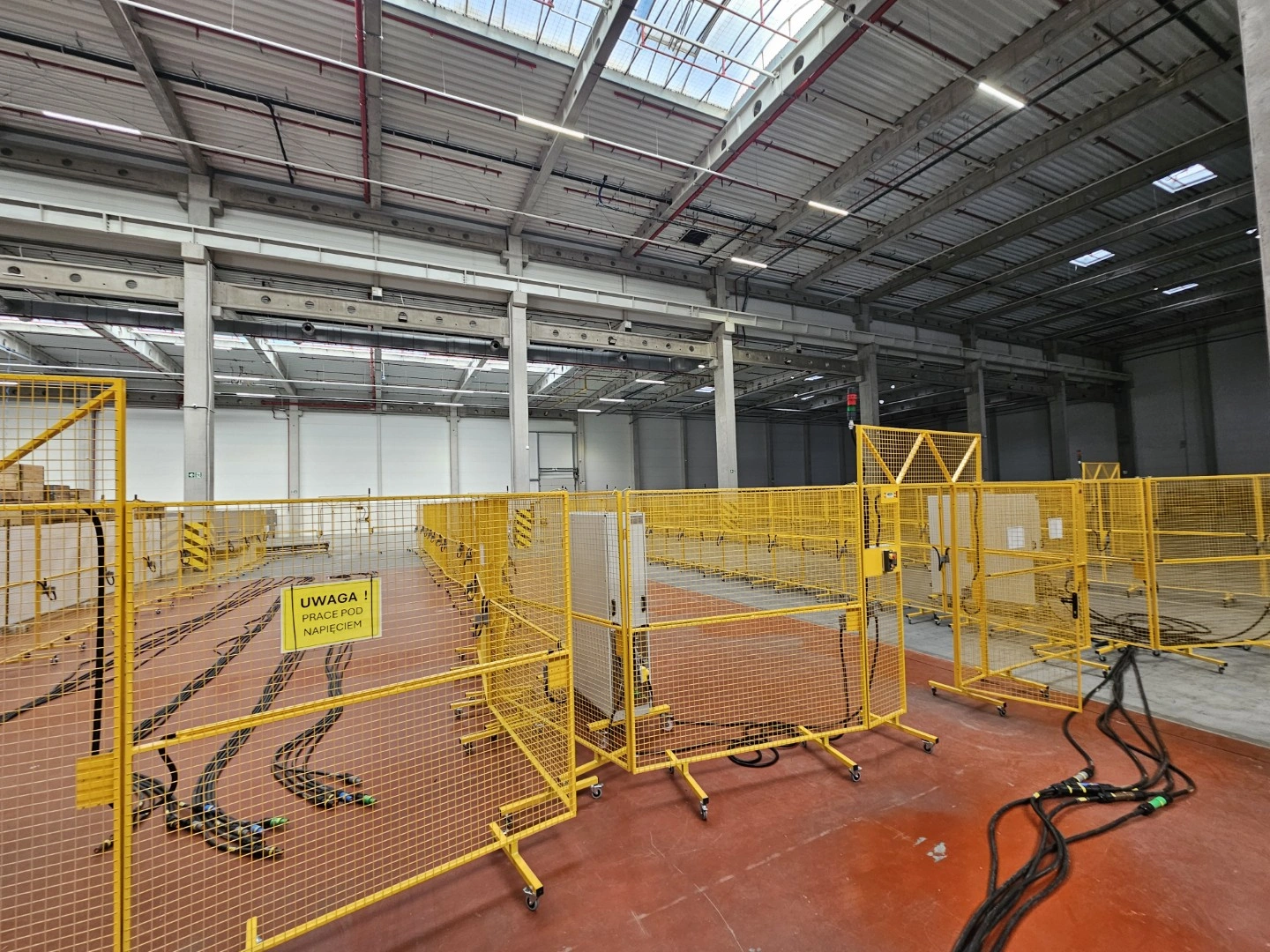

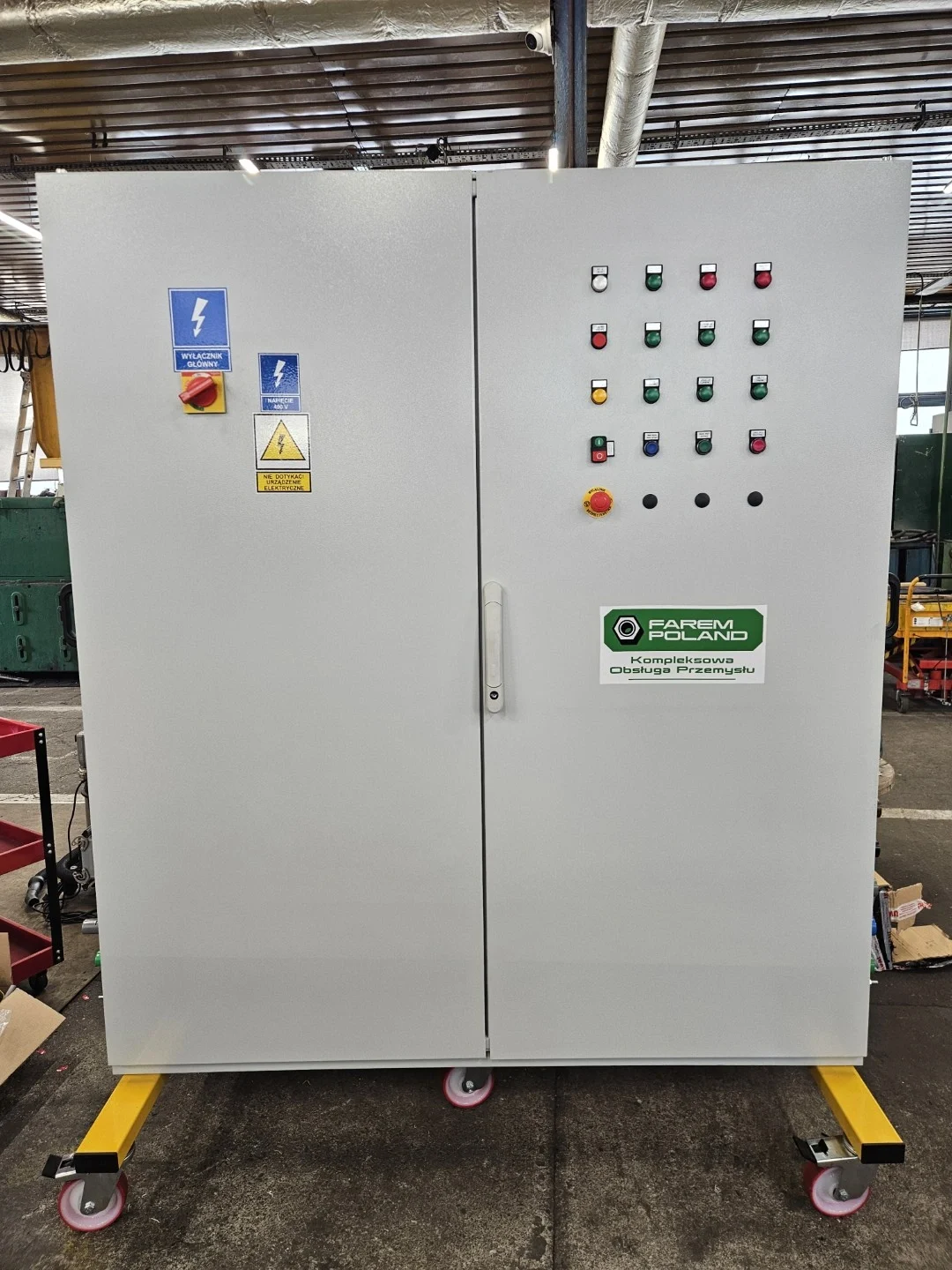

Zaprojektowaliśmy i wykonaliśmy kompletne, mobilne stanowisko testowe, w którym szafy zasilające na kołach są jednocześnie aktywnym elementem bariery ochronnej. Cztery szafy zintegrowaliśmy z systemem modułowych paneli wygrodzeniowych (200×180 cm) i bramkami z elektrozaczepami, których lokalizację można dowolnie zmieniać.
Zrezygnowaliśmy ze sztywnych tras kablowych na rzecz szybkozłączy: przemysłowych złączy wielożyłowych HAN 18-pin dla logiki bezpieczeństwa oraz złączy prądowych Powerlock dla przesyłu mocy. Obwody bezpieczeństwa wykonaliśmy w układzie dwukanałowym, sprzęgniętym z wyzwalaczami podnapięciowymi w szafach – rozpięcie dowolnej wtyczki HAN, wciśnięcie E-STOP lub nieautoryzowane otwarcie bramki powodują natychmiastowy zrzut napięcia. Stan strefy sygnalizuje układ ANDON, a punkty kontroli uziemień pozostają pod stałym nadzorem.
Rekonfiguracja pola testowego bez przebudowy instalacji
Przesył do 250 kW i prądów rzędu 400 A w układzie w pełni mobilnym
Bezpieczeństwo zgodne z rygorystycznymi normami Klienta
Osiągnięte wyniki
Skalowalny układ czterech zintegrowanych szaf zasilających połączonych z systemem mobilnych wygrodzeń w jednorodną barierę bez niebezpiecznych szczelin. Potwierdzona w testach skuteczność natychmiastowego odcięcia zasilania przy każdym scenariuszu awaryjnym.
Eliminacja stałych tras kablowych i skrócenie czasu przezbrojenia stanowiska. Stanowisko jest w fazie pomiarów końcowych i zamykania procedury certyfikacji CE.
Wykorzystane technologie / narzędzia
Złącza wielożyłowe HAN 18-pin, złącza prądowe Powerlock, przewody wysokoelastyczne w izolacji gumowej (NSHTOU-J), dwukanałowe przekaźniki bezpieczeństwa, wyzwalacze podnapięciowe, elektrozaczepy bramek, sygnalizacja ANDON, ruchomy system połączeń wyrównawczych, pomiary ochronne i dokumentacja CE (dyrektywa maszynowa 2006/42/WE, niskonapięciowa 2014/35/UE, EN ISO 13849.
