Mobilne stanowisko testowe POWER POD – wysoka moc w układzie, który można przestawić
Problem Klienta przed realizacją
Rozwiązanie FAREM POLAND
Zrezygnowaliśmy ze sztywnych tras kablowych na rzecz szybkozłączy: przemysłowych złączy wielożyłowych HAN 18-pin dla logiki bezpieczeństwa oraz złączy prądowych Powerlock dla przesyłu mocy. Obwody bezpieczeństwa wykonaliśmy w układzie dwukanałowym, sprzęgniętym z wyzwalaczami podnapięciowymi w szafach – rozpięcie dowolnej wtyczki HAN, wciśnięcie E-STOP lub nieautoryzowane otwarcie bramki powodują natychmiastowy zrzut napięcia. Stan strefy sygnalizuje układ ANDON, a punkty kontroli uziemień pozostają pod stałym nadzorem.
Kluczowe korzyści dla Klienta
Rekonfiguracja pola testowego bez przebudowy instalacji
Zmiana układu stref i lokalizacji bramek odbywa się na złączach wtykowych, a nie przez przekładanie okablowania.
Przesył do 250 kW i prądów rzędu 400 A w układzie w pełni mobilnym
Kaskadowe zasilanie szaf wysokoelastycznymi przewodami w izolacji gumowej ze złączami Powerlock.
Bezpieczeństwo zgodne z rygorystycznymi normami Klienta
Dwukanałowe pętle bezpieczeństwa wg EN ISO 13849, ochrona przed dotykiem bezpośrednim w klasie IP1X na całej długości bariery, blokady elektromagnetyczne wejść do strefy pod napięciem.
Osiągnięte wyniki

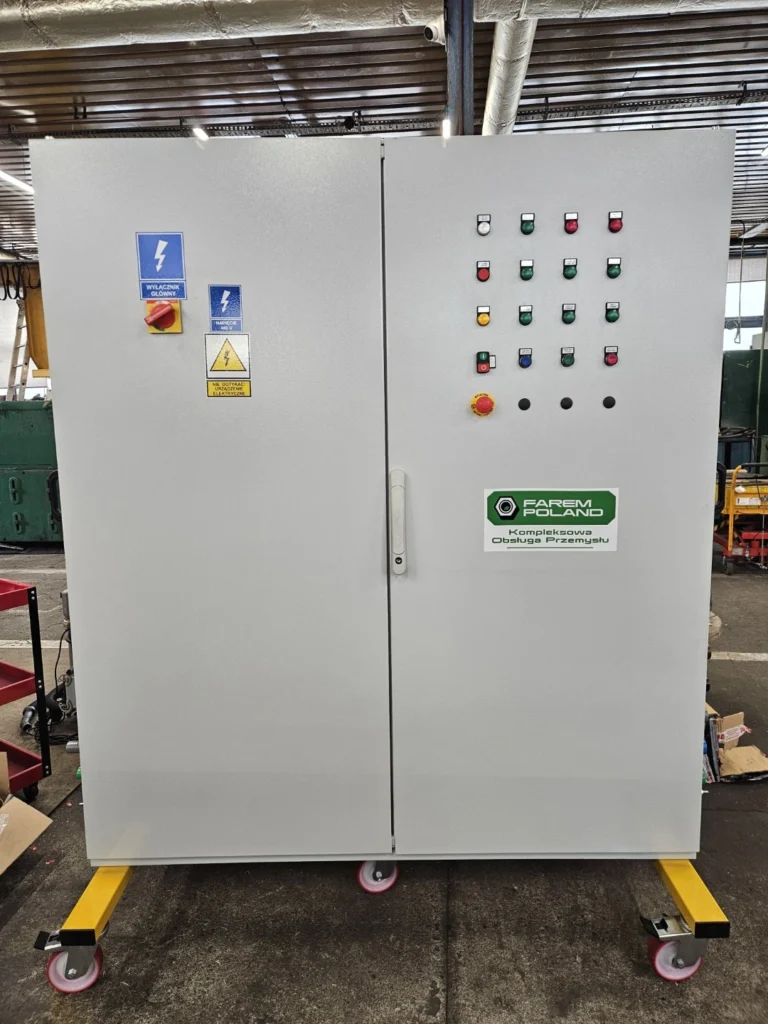

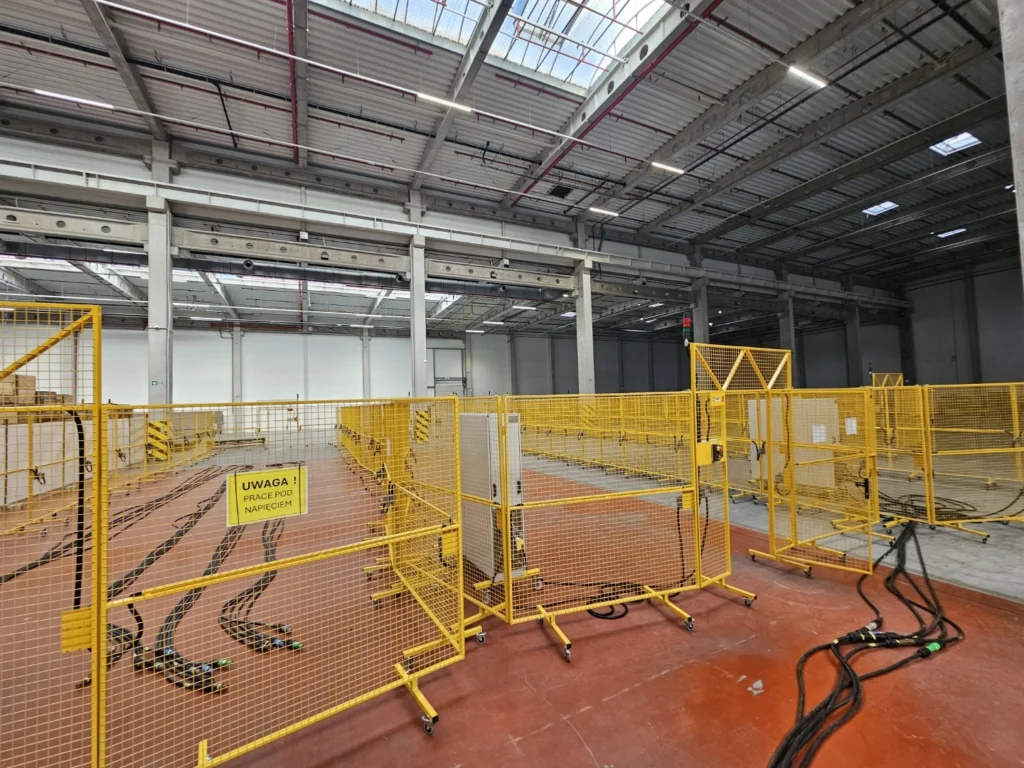

Skalowalny układ czterech zintegrowanych szaf zasilających połączonych z systemem mobilnych wygrodzeń w jednorodną barierę bez niebezpiecznych szczelin. Potwierdzona w testach skuteczność natychmiastowego odcięcia zasilania przy każdym scenariuszu awaryjnym.
Eliminacja stałych tras kablowych i skrócenie czasu przezbrojenia stanowiska. Stanowisko jest w fazie pomiarów końcowych i zamykania procedury certyfikacji CE.
Wykorzystane technologie / narzędzia

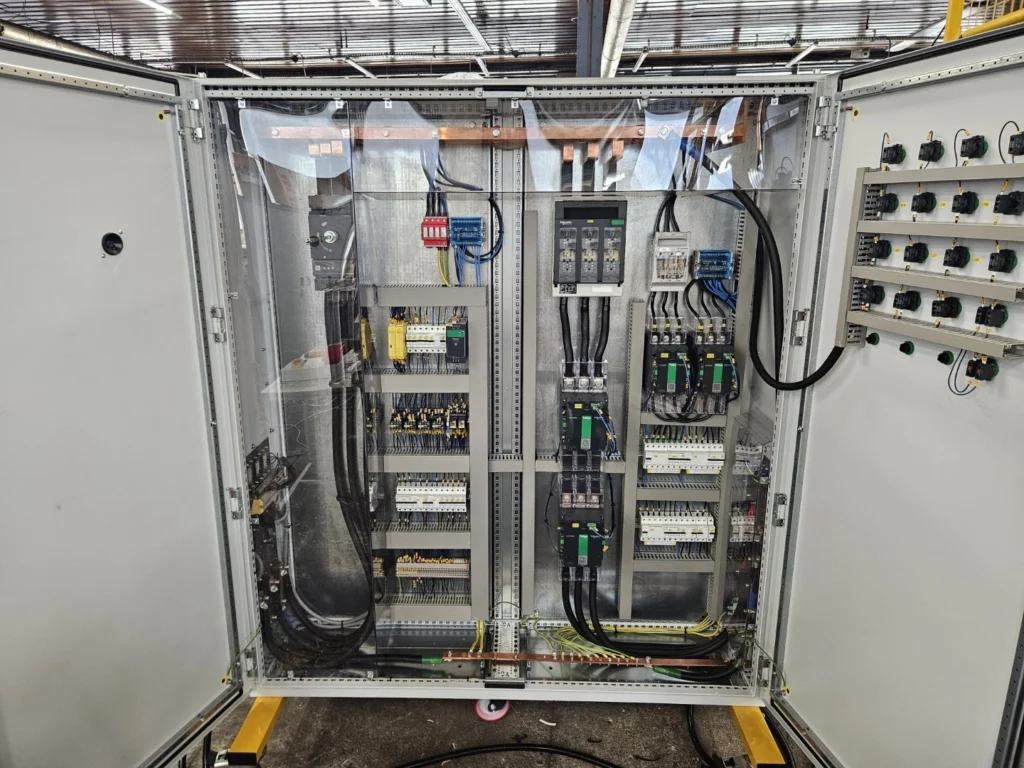

Złącza wielożyłowe HAN 18-pin, złącza prądowe Powerlock, przewody wysokoelastyczne w izolacji gumowej (NSHTOU-J), dwukanałowe przekaźniki bezpieczeństwa, wyzwalacze podnapięciowe, elektrozaczepy bramek, sygnalizacja ANDON, ruchomy system połączeń wyrównawczych, pomiary ochronne i dokumentacja CE (dyrektywa maszynowa 2006/42/WE, niskonapięciowa 2014/35/UE, EN ISO 13849.
